繼電保護裝置作為電力系統安全運行的重要防線，其開入量與開出量的正確性直接關系到保護邏輯是否可靠執行。開入量主要用于采集斷路器位置、刀閘狀態及各類聯鎖信號，開出量則負責發出跳閘、合閘或告警指令。因此，在投運前、定期檢驗及檢修后，對繼電保護開入量和開出量進行規范測試，是保障系統安全穩定運行的必要環節。

在開入量測試中，重點在于驗證保護裝置對外部狀態信號的識別是否準確。測試時通常采用繼電保護測試儀模擬開關量輸入，通過逐點施加“有電壓/無電壓”或“接點閉合/斷開”狀態，檢查裝置顯示、邏輯判斷及遙信變位是否正確。測試過程中應關注開入量的動作電平、響應時間以及防抖動性能，避免因接點抖動或電平漂移造成誤判。

開入量測試還需結合實際二次回路進行校驗。通過模擬斷路器分合閘、保護壓板投入退出等典型工況，驗證保護裝置在復雜邏輯條件下的綜合響應情況。這一步有助于發現接線錯誤、端子松動或回路標識不一致等隱患，防止投運后出現信號錯位問題。

在開出量測試中，核心目標是確認保護裝置發出的控制命令是否可靠、準確。測試時由繼電保護測試儀向保護裝置施加故障量或動作條件，檢查其開出繼電器是否按預期吸合或釋放，并測量開出接點的動作時間和保持能力。對于跳閘回路，還需核實開出量是否能夠滿足斷路器線圈的驅動要求，確保在實際故障情況下能夠可靠動作。

開出量測試過程中，應特別關注觸點容量和接點狀態。若存在接觸電阻過大、觸點粘連或釋放不完全等問題，往往會在測試中暴露出來。這類隱患如果未被及時發現，可能導致拒動或誤動，后果較為嚴重。

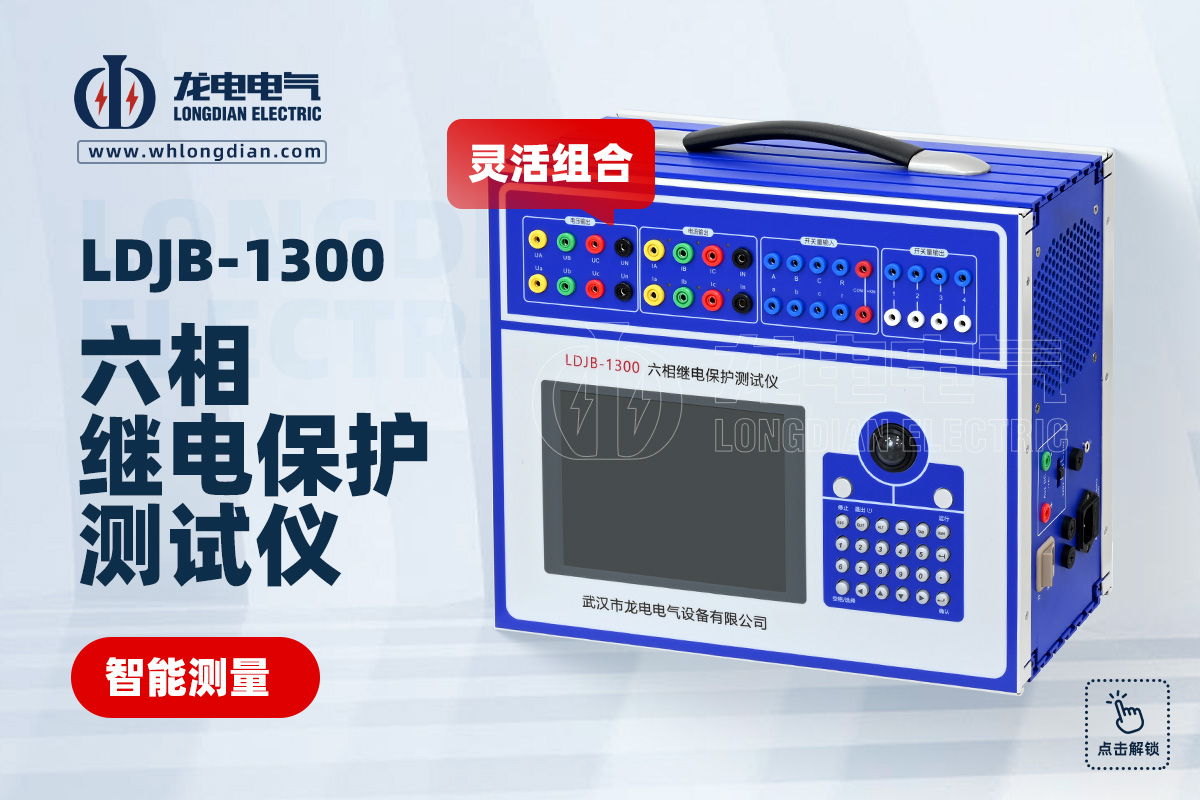

在實際工程應用中，測試效率和數據準確性很大程度上取決于測試設備性能。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，可同時完成模擬量與開關量輸出，支持多路開入、開出量的自動化測試與結果記錄，幫助運維人員快速完成繼電保護裝置的全面校驗，提高試驗質量和工作效率。

總體而言，繼電保護開入量與開出量測試是繼電保護校驗中不可或缺的重要內容。通過規范的測試方法、完整的工況驗證，并配合高性能繼電保護測試儀使用，能夠有效提升保護裝置動作的可靠性，為電力系統安全運行提供堅實保障。
