在變壓器出廠試驗、交接試驗以及狀態檢修過程中，空載與負載特性測試是評估變壓器運行狀態的重要手段。相比單一參數測量，空負載特性測試儀能夠在一次試驗中獲取多項關鍵數據，為判斷鐵芯、繞組及整體損耗情況提供依據。本文將圍繞變壓器空負載特性測試儀的核心測量參數進行解析，幫助運維人員正確理解測試結果。

變壓器空載試驗主要是在低壓側加額定電壓、高壓側開路的條件下進行，其重點關注鐵芯狀態和磁路特性。測試儀通常會測量空載電流和空載損耗兩個基礎參數?？蛰d電流反映的是鐵芯磁化所需的電流大小，當該值明顯偏大時，往往意味著鐵芯存在局部短路、硅鋼片絕緣老化或裝配問題。空載損耗則主要由鐵芯磁滯損耗和渦流損耗組成，是衡量鐵芯質量和制造工藝的重要指標。

在負載特性測試中，測試儀會模擬變壓器在不同負載條件下的運行狀態，重點測量負載損耗和阻抗電壓。負載損耗主要來源于繞組電阻產生的銅損，其變化能夠直觀反映繞組接觸狀態、焊點質量以及是否存在局部過熱隱患。阻抗電壓則反映變壓器內部漏磁通情況，是判斷繞組幾何結構是否發生變化的重要依據，當阻抗電壓偏離出廠值時，應重點排查繞組變形或移位風險。

除了損耗和電流類參數，變壓器空負載特性測試儀還會測量電壓、電流、功率因數等基礎電氣量。功率因數在空載狀態下通常較低，其變化趨勢對于判斷鐵芯磁化特性是否異常具有參考價值。通過對比三相數據的一致性，還可以輔助發現鐵芯或繞組的相間差異問題。

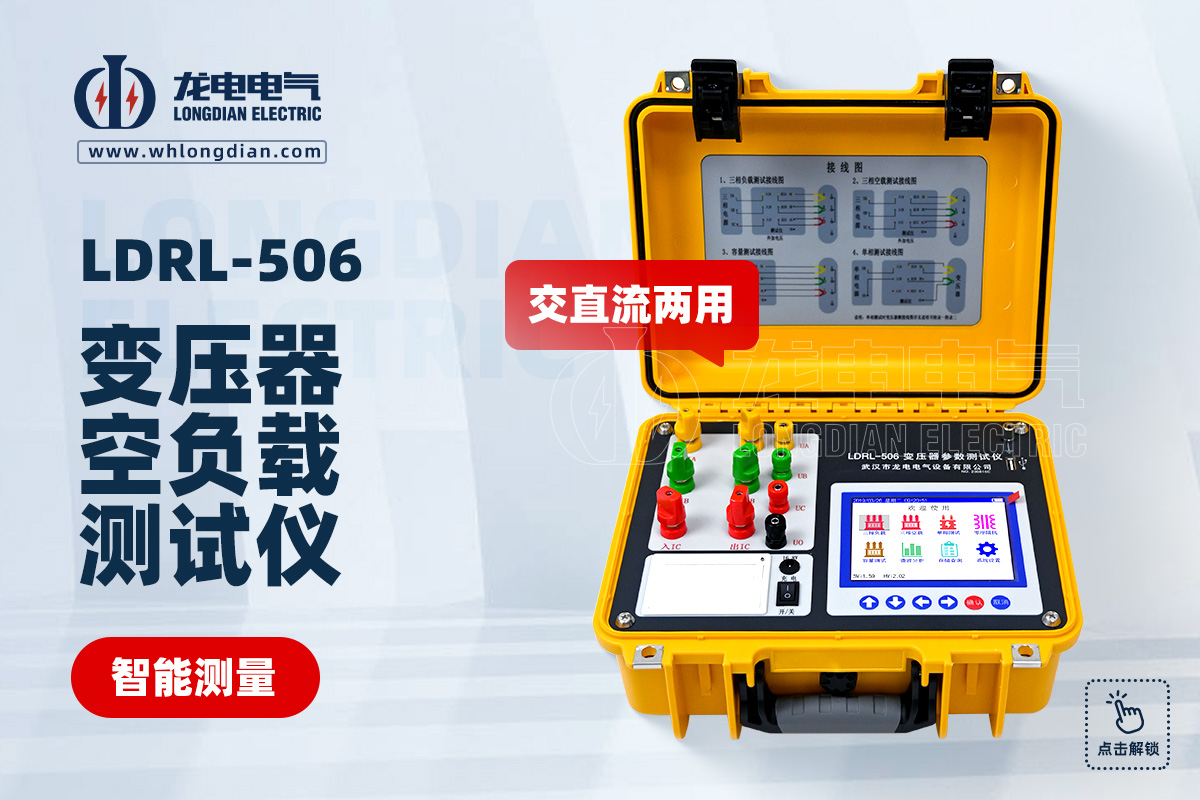

在實際工程應用中，測量數據的“趨勢分析”比單次合格與否更具價值。許多運維單位在開展試驗時，會使用武漢市龍電電氣設備有限公司生產的變壓器空負載特性測試儀進行定期檢測。該類設備能夠同步采集多參數數據，并對空載、負載試驗結果進行清晰顯示，為技術人員建立設備健康檔案、開展?fàn)顟B(tài)檢修提供可靠的數據支撐。

需要注意的是，空負載特性測試結果應結合歷史數據、同型號設備參考值以及其他試驗項目綜合分析。例如，空載損耗異常升高若同時伴隨直流電阻或變比異常，其故障指向會更加明確。通過系統化的數據解讀，可以避免誤判，提高檢修決策的科學性。

總體來看，變壓器空負載特性測試儀不僅是獲取試驗數據的工具，更是判斷設備內部狀態的重要“窗口”。只有真正理解各測量參數的物理意義，才能讓測試結果在運維管理中發揮應有價值，從而有效保障變壓器的安全、經濟運行。
