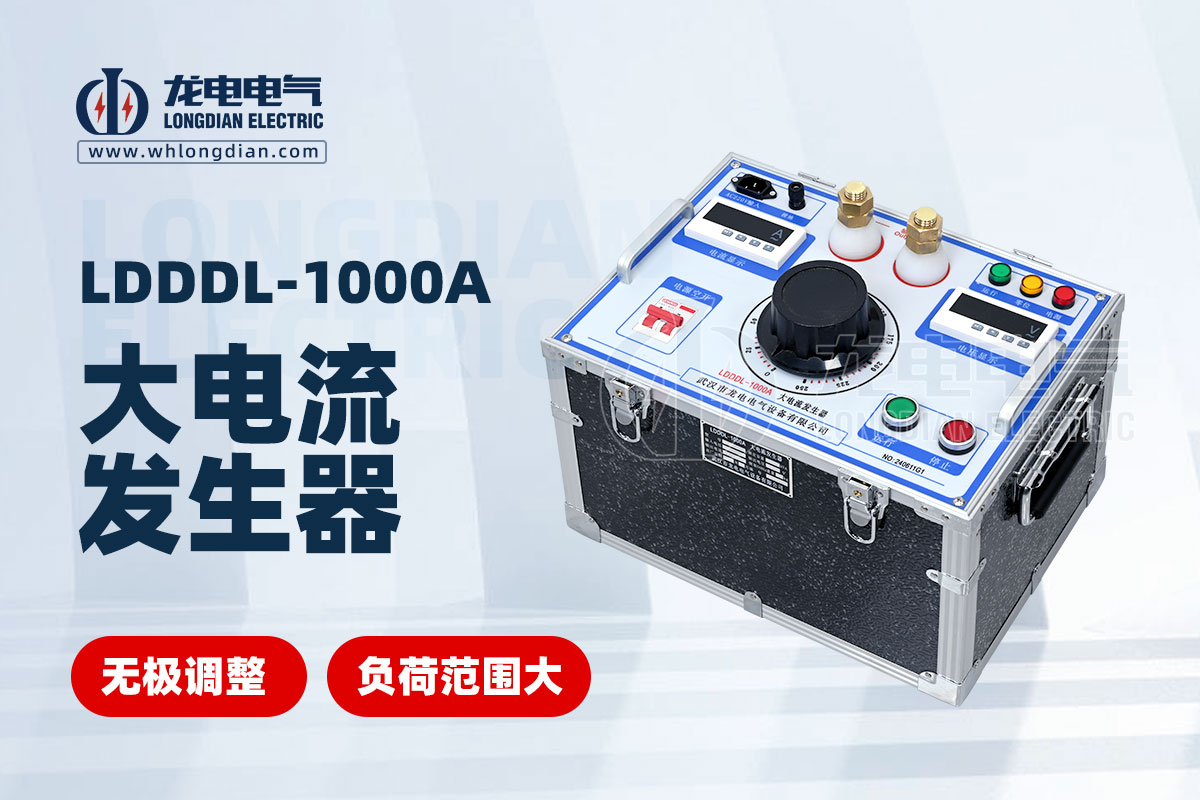

大電流發生器，又稱升流器、大電流試驗裝置或溫升試驗裝置，是電力試驗和工業應用中不可或缺的設備。它的核心功能是提供穩定、可調、大范圍的交流或直流大電流，用于對電氣設備進行溫升、過載、熱穩定和動作特性等關鍵測試。

理解大電流發生器的工作原理和應用，首先要掌握其相關的核心名詞。

什么是大電流發生器？

大電流發生器是一種利用電磁感應原理，通過調壓器（或調流器）和大電流變壓器組合工作，將標準電壓（如 220V/380V）的輸入電源，轉換為安全電壓下的大電流輸出的專用電源設備。它廣泛應用于電力、冶金、煤礦等行業，是保障電力設備安全運行的重要工具。

核心名詞深度解析

1. 額定輸出電流 (Rated Output Current)

定義： 指大電流發生器能夠連續穩定輸出的最大電流值。這是衡量一臺大電流發生器性能的最核心參數。

意義： 決定了該設備可以測試的電力設備的范圍。例如，一個 5000A 的發生器通常用于測試額定電流為 3000A 到 4000A 的斷路器或電流互感器。

2. 輸出電流波形 (Output Current Waveform)

定義： 指發生器輸出電流的實時變化圖形。根據應用需求，輸出電流可以是正弦交流波形（AC）或平滑直流波形（DC）。

意義： 在進行斷路器熱穩定性試驗時，通常需要標準的交流正弦波；在進行繼電保護動作特性試驗時，直流發生器則提供平穩的直流電流。波形的純凈度（失真率）是衡量設備質量的重要指標。

3. 電流互感器（CT）升流原理 (Current Transformer Boosting Principle)

定義： 大電流發生器的核心部件是一個特殊設計的大電流變壓器（升流變壓器）。它利用變壓器原理，將高電壓小電流轉換為低電壓大電流。

公式： N1I1=N2I2。通過設計二次側繞組匝數 N2 極少（通常只有幾匝甚至一匝）來實現巨大的電流放大。

4. 熱穩定試驗 (Thermal Stability Test)

定義： 利用大電流發生器提供的額定電流，對被測設備（如開關、母線、互感器等）進行長時間通電，以驗證其在長時間額定電流作用下，其各部件溫升是否符合標準的試驗。

意義： 這是檢驗設備導體連接、觸點接觸是否良好、材料散熱性能是否達標的關鍵試驗，防止設備在長期運行中因過熱而損壞。

5. 動作特性試驗 (Operation Characteristic Test)

定義： 使用大電流發生器模擬短路故障電流（或過載電流），對斷路器、保護繼電器等設備的脫扣和保護動作時間進行校驗的試驗。

意義： 確保保護裝置在規定的故障電流和時間內能可靠動作，是電力系統安全運行的基石。

6. 瞬間短路電流 (Instantaneous Short-Circuit Current)

定義： 指大電流發生器在極短時間內（如 0.01 秒到 0.5 秒）能夠輸出的最大峰值或有效值電流。

意義： 專門用于模擬電力系統的極端故障條件，對設備的電動穩定和短時耐受能力進行驗證。
