在電力系統的安全運行中，互感器扮演著電網“感知器官”的角色，精確地將高電壓、大電流信息傳遞給測量和保護系統。而互感器測試則是確保其感知“精準無誤”的核心環節。面對測試報告或技術規程中紛繁復雜的專業名詞，許多工程師可能感到困惑。本文旨在為您提供一份系統化的互感器測試名詞解析，助您輕松讀懂測試數據，深入理解測試原理。

一、 核心基礎概念

◆ 互感器 (Instrument Transformer)

解析： 一種按比例變換電力線路電流或電壓的設備。核心作用是隔離高壓、為測量/保護裝置提供標準信號。

分類： 電流互感器（CT）：將大電流變?yōu)樾‰娏鳎ㄈ?00A→5A）。電壓互感器（PT/VT）：將高電壓變?yōu)榈碗妷海ㄈ?0kV→100V）。

◆ 額定值 (Rated Value)

解析： 制造商規定的基準參數，是互感器設計與測試的根基。例如：額定一次電流/電壓、額定二次電流/電壓、額定負荷等。

◆ 變比 (Transformation Ratio)

解析： 一次與二次繞組間的額定電流（或電壓）之比，是互感器最基礎的參數。

示例： CT變比 600A/5A；PT變比 10000V/100V。

測試目的： 變比測試用于驗證實際比例與銘牌標識是否一致，是檢查繞組匝間短路等缺陷的首道關卡。

◆ 極性 (Polarity)

解析： 定義了一次側和二次側電流方向關系的準則。電力系統普遍采用減極性標準。極性錯誤會導致電能表反轉、保護裝置誤動或拒動。

測試目的： 極性測試是驗證互感器端子標志（如P1、S1）是否正確的基礎試驗。

◆ 負荷 (Burden)

解析： 指互感器二次回路所接全部儀器、繼電器及連接導線的總阻抗（對CT）或總導納（對PT），單位為Ω 或 VA。

額定負荷 (Rated Burden)： 保證互感器在指定準確級下正常運行所能承受的最大二次負荷。

◆ 額定容量 (Rated Output)

解析： 在額定二次電流和額定負荷下，二次繞組輸出的視在功率（VA值）。計算公式為：額定容量 = (額定二次電流)2 × 額定負荷。它本質上是負荷的另一種表達方式。

二、 誤差與準確度相關核心名詞

互感器的核心價值在于“轉換的精確性”，因此誤差相關名詞是理解其性能的關鍵。

◆ 比差 (Ratio Error)

解析： 也稱比值差，指測量值與真實值之間的差異，以百分比表示。

CT公式： ? = (Kn * Is - Ip) / Ip × 100%

通俗理解： “轉換的比例到底有多準？”

◆ 角差 (Phase Displacement / Phase Error)

解析： 一次電流/電壓與反轉180°后的二次電流/電壓之間的相位差，單位通常是分（'）或厘?。╟rad）。

影響： 角差對功率型計量（電能表）和方向性保護（功率方向繼電器）至關重要。

◆ 準確級 (Accuracy Class)

解析： 在規定使用條件下，互感器誤差必須控制的等級限值。

測量用： 如 0.2, 0.5, 1.0。數字代表比差百分限值（如0.5級表示比差在±0.5%內），用于電能計量。

保護用 (P級)： 如 5P, 10P?！癙”代表保護，數字代表復合誤差的百分限值。

◆ 復合誤差 (Composite Error)

解析： 保護用CT的核心指標。它考慮了二次電流的幅值、相位波形畸變，是在穩態下一次電流瞬時值與二次電流瞬時值乘以額定變比之差的有效值。它比單純的比差更能反映CT在故障狀態下的綜合性能。

三、 保護用CT特有核心名詞

保護用CT在系統故障時必須可靠動作，因此有其獨特的性能參數。

◆ 準確限值系數 (Accuracy Limit Factor, ALF)

解析： 一個極其重要的參數。指額定準確限值一次電流與額定一次電流的比值。

示例： 5P20 中的“20”即為ALF。意為在一次電流達到額定電流的20倍時，該CT的復合誤差仍不超過5%。

◆ 10%誤差曲線 (10% Error Curve)

解析： 一條用于校驗CT能否滿足繼電保護要求的核心曲線。它描述了在不同二次負荷下，使CT的復合誤差達到10%時，一次電流對其額定電流的倍數關系。

測試基礎： 通過伏安特性測試來繪制和計算此曲線。

◆ 飽和 (Saturation)

解析： 當一次電流過大，導致CT鐵芯磁通無法繼續增大時，二次電流不再跟隨一次電流成比例增長的現象。飽和會使保護裝置無法感知故障電流而導致拒動，非常危險。

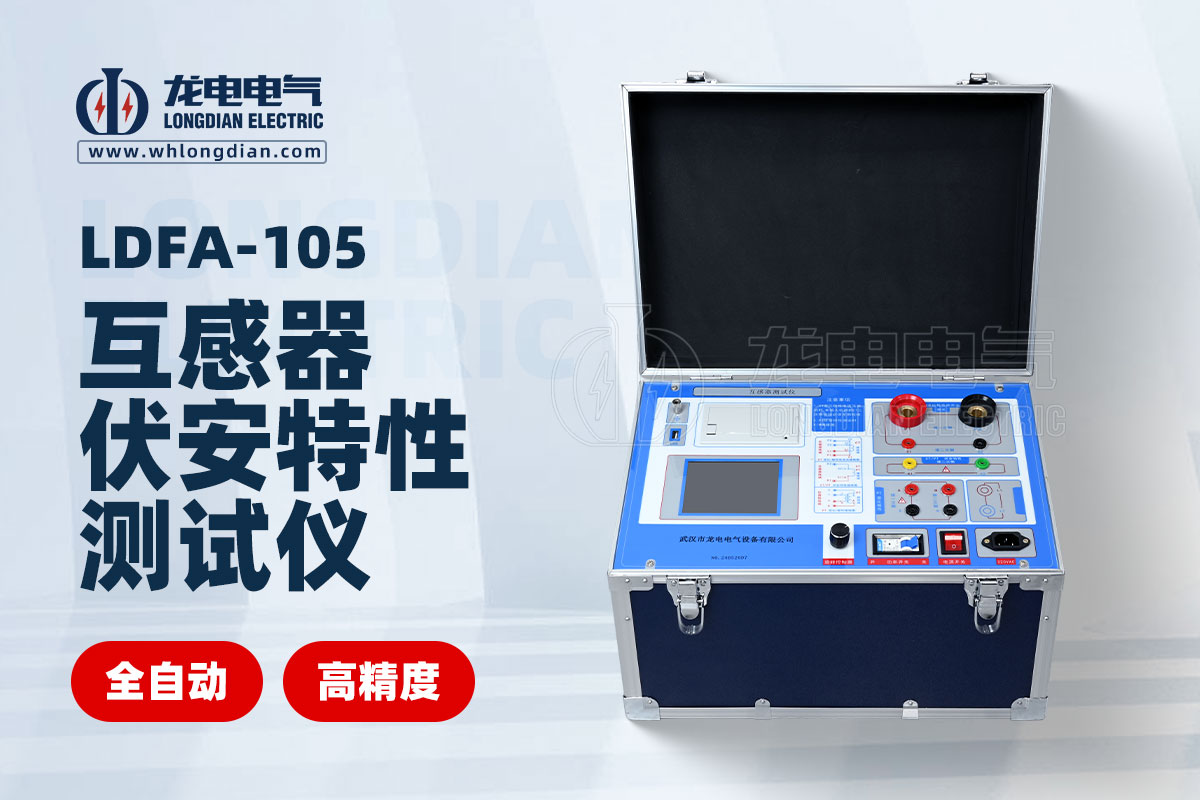

◆ 勵磁特性（伏安特性）(Exciting Characteristic / V-I Curve)

解析： 在CT二次側施加電壓，測量其勵磁電流所繪制的曲線（U = f(I0)）。此曲線是計算CT幾乎所有關鍵參數（如10%誤差曲線、拐點電壓、ALF等）的“基因圖譜”。

測試目的： 伏安特性測試是CT出廠、交接及預防性試驗中最重要、最全面的項目之一。

◆ 拐點電壓 (Knee Point Voltage)

解析： 在伏安特性曲線上，當電壓增加10%導致勵磁電流增加50%的點所對應的電壓。它是判斷CT磁性能好壞和是否易于飽和的關鍵指標。

四、 其他重要測試名詞

◆ 退磁 (Demagnetization)

解析： CT在經歷大電流沖擊（如短路、雷電）后，鐵芯會殘留剩磁，影響其精度和特性。退磁操作就是通過專用設備或方法消除此剩磁的過程。

◆ 繞組電阻測量 (Winding Resistance Measurement)

解析： 使用直流電阻測試儀測量繞組直流電阻，用于檢查繞組是否存在匝間短路、引線接觸不良等缺陷。

◆ 絕緣電阻測試 (Insulation Resistance Test)

解析： 使用兆歐表測量繞組間及繞組對地的絕緣電阻，是檢驗絕緣狀況最基礎的手段。

◆ 介損測試 (Dielectric Dissipation Factor Test)

解析： 測量絕緣介質損耗因數（tanδ），是判斷絕緣受潮、老化、劣化程度的精密方法，尤其適用于油浸式高壓互感器。

掌握這些專業名詞，意味著您拿到了解讀互感器測試世界的“密碼本”。從基礎的變比、極性，到衡量精度的比差、角差、準確級，再到關乎系統安全運行的ALF、10%誤差曲線、伏安特性，每一個名詞都指向一個具體的性能維度。無論是進行計量檢定、繼電保護調試還是故障分析，這份全面的名詞指南都將成為您得力的專業助手，助您確保電力系統的“感知”系統始終精準可靠。
