在現代電力系統中，我們理想的電流和電壓波形應該是平滑、正弦的。然而，由于大量非線性負載（如變頻器、LED照明、計算機、UPS等）的廣泛應用，原本純凈的正弦波形常常會發生畸變，產生一種看不見的“污染”，這就是諧波。而諧波分析，就是揭示并量化這些“污染”的過程。

我們可以把電力系統想象成一條高速公路。理想情況下，車輛（電流）應該以勻速（基波頻率，例如50Hz或60Hz）平穩行駛。但當路上出現許多不按規則行駛的“怪異車輛”（非線性負載）時，它們就會產生額外的、頻率是基波整數倍的“震動波”（諧波），疊加到正常的車流上，導致整體行駛變得混亂和不平穩。

這些“震動波”并不會直接做功，卻會帶來一系列負面影響：

• 設備過熱： 諧波電流在變壓器、電機、電纜中流動時會產生額外損耗，導致設備異常發熱，縮短使用壽命。

• 效率降低： 諧波會導致電力系統功率因數下降，增加無功損耗，浪費電能。

• 誤動作與故障： 敏感電子設備和保護繼電器可能因諧波干擾而發生誤動作，甚至損壞。

• 電網污染： 大量諧波匯集會導致電網電壓波形畸變，影響其他設備的正常運行。

諧波分析：揭示問題、對癥下藥

諧波分析正是利用專業的測量設備（如電能質量分析儀）和數學方法（主要是傅里葉變換），將畸變的電壓和電流波形分解成其基本頻率成分（基波）和一系列高頻成分（各次諧波）。

通過諧波分析，我們可以：

• 量化諧波水平： 準確測量出各次諧波的幅值和相位，以及總諧波畸變率（THD，Total Harmonic Distortion），這是一個綜合評估諧波污染程度的關鍵指標。

• 識別諧波源： 通過分析不同位置的諧波數據，可以追溯到產生諧波的具體設備或區域。

• 評估影響： 了解諧波對電力設備和系統的具體危害程度。

• 制定治理方案： 根據諧波分析結果，有針對性地采取治理措施，如安裝無源或有源濾波器、選擇合適的變壓器、優化系統設計等，從而有效抑制諧波，提升電能質量。

武漢龍電電氣：電能質量分析儀的提供者

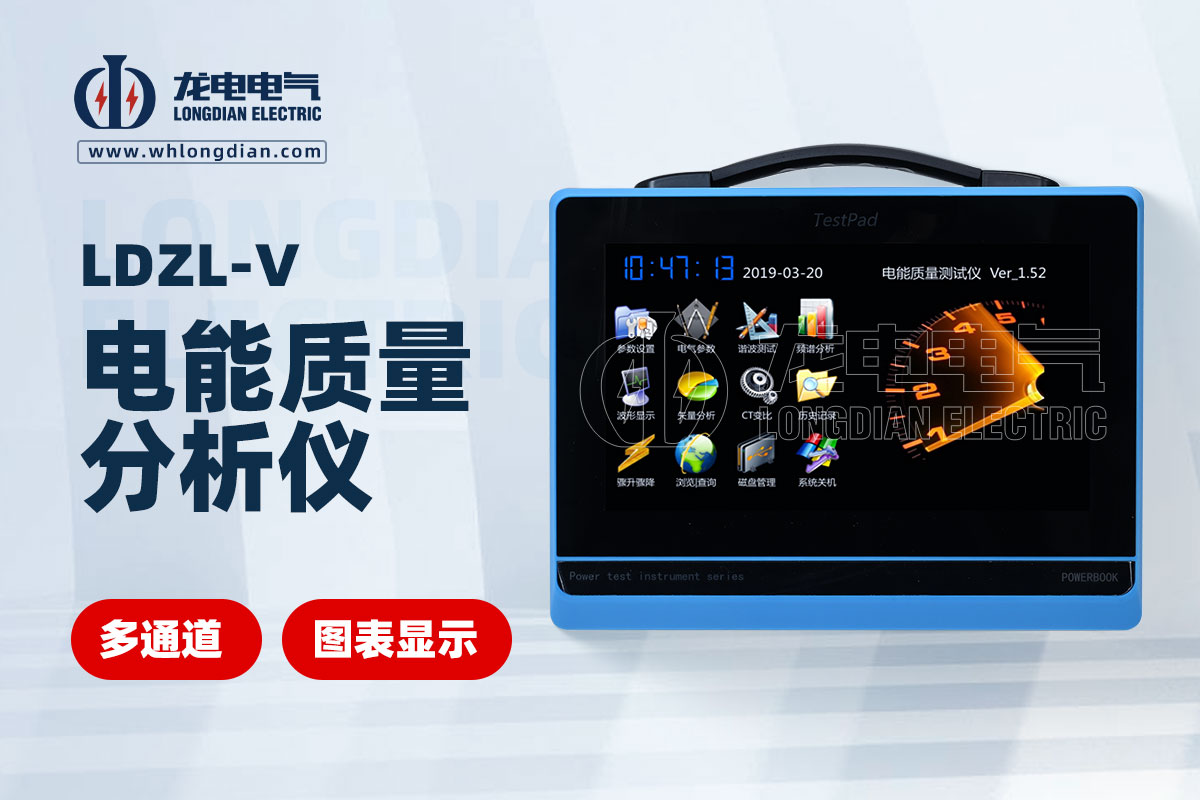

要進行精準的諧波分析，離不開高性能的專業工具。武漢龍電電氣就是一家專注于電力檢測設備研發與生產的企業，提供的電能質量分析儀正是進行諧波分析、評估電能質量的重要設備。這類分析儀能夠幫助電力工程師和企業用戶全面掌握電網的“健康狀況”，及時發現并解決諧波等電能質量問題。
