電氣設備的絕緣性能是其安全可靠運行的基石。為了驗證和評估這些絕緣的“抗壓”能力，交流耐壓試驗扮演著至關重要的角色。而進行這項試驗，離不開各種專業的交流耐壓試驗設備。這些設備通過施加遠高于額定工作電壓的交流電，模擬設備在極端情況下的電氣應力，從而發現潛在的絕緣缺陷。

那么，市面上常見的交流耐壓試驗設備都有哪些類型呢？它們又各有什么特點和應用場景？

1. 工頻耐壓試驗裝置 (Power Frequency Withstand Voltage Test Set)

這是最常見也最基礎的交流耐壓試驗設備。顧名思義，它模擬了電力系統最普遍的工頻（50Hz 或 60Hz）電壓，用于檢測設備在正常運行頻率下的絕緣強度。

• 組成部分： 通常包括調壓器（控制輸出電壓）、試驗變壓器（將電壓升高到所需值）、控制箱（集成測量儀表、保護電路和操作界面）以及必要的高壓測量分壓器和安全保護裝置。

• 特點：

• 通用性強： 廣泛應用于各種電氣設備的絕緣耐壓試驗，如變壓器、開關、電纜、互感器、套管等。

• 模擬真實工況： 最能真實地反映設備在實際運行中的絕緣狀態和電場分布。

• 成熟可靠： 技術發展成熟，設備穩定可靠。

• 應用：

• 出廠檢驗： 生產廠家對新產品進行質量控制。

• 交接驗收： 設備安裝后投入運行前的最終檢驗。

• 運行維護： 定期對在役設備進行預防性試驗，評估絕緣老化情況。

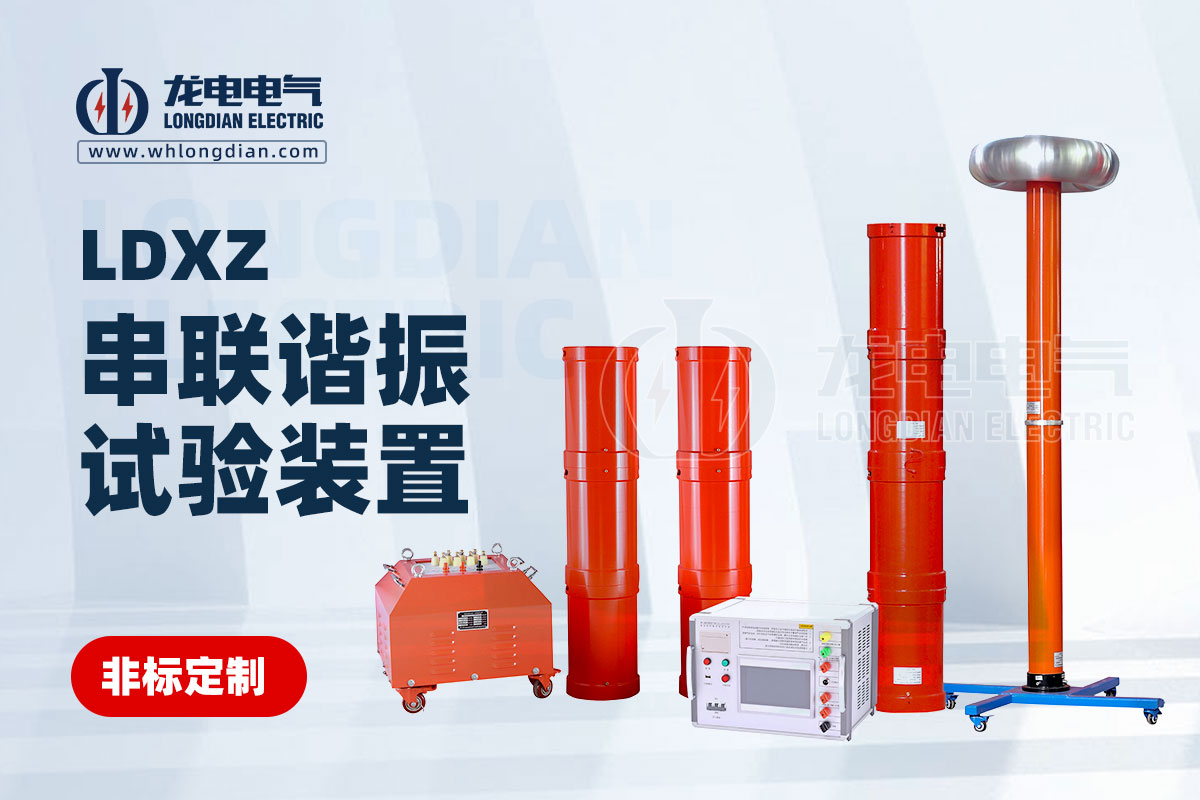

2. 串聯諧振耐壓試驗裝置 (Series Resonant Withstand Voltage Test Set)

隨著試驗電壓等級的不斷提升和被試品容量的增大，傳統的工頻耐壓裝置在高電壓大容量試驗時面臨著體積龐大、重量重、所需電源容量大、試驗電流大等問題。串聯諧振試驗裝置應運而生，它通過利用電感和電容的諧振原理，有效地解決了這些難題。

• 工作原理： 通過調節串聯回路的電抗器或電容，使試驗回路處于諧振狀態，此時所需電源容量大幅減小，同時可以產生較高的試驗電壓。

• 組成部分： 主要包括變頻電源（提供可變頻率電源）、激勵變壓器（提供初始激勵電壓）、串聯電抗器（核心部件，與被試品電容諧振）、分壓器、補償電容器（根據需要進行補償）和控制系統。

• 特點：

• 所需電源容量小： 這是其最大的優勢，通常僅為傳統工頻試驗所需容量的1/Q（Q為諧振品質因數，可達幾十甚至上百），極大地降低了現場電源要求。

• 設備重量輕、體積?。?/strong> 便于現場搬運和部署。

• 輸出波形好： 諧振時輸出接近完美的正弦波，對被試品影響小。

• 無局部放電干擾： 諧振回路的電流波形純凈，有利于進行局部放電測量。

• 應用：

• 大型發電機、變壓器、GIS組合電器、電纜等高電壓、大容量設備的現場交接和預防性試驗。

• 大型實驗室的高壓試驗。

3. 便攜式交流耐壓測試儀 (Portable AC Withstand Voltage Tester)

這類設備通常電壓等級相對較低，但以其輕便、易于攜帶的特點，非常適合現場對中低壓電氣設備進行快速、簡易的絕緣耐壓測試。

• 特點：

• 體積小、重量輕： 方便單人攜帶和操作。

• 操作簡便： usually with straightforward controls and digital displays.

• 集成度高： typically integrates power supply, control, and measurement functions into one compact unit.

• 應用：

• 電力電纜的日常維護和故障查找。

• 開關柜、斷路器等設備的現場巡檢和簡易測試。

• 小型電器、電動工具、家用電器等產品的生產線或維修環節。

4. 其他專用交流耐壓設備

除了上述三大類，還有一些針對特定應用或被試品設計的交流耐壓試驗設備：

• 充氣式交流耐壓設備 (SF6 Gas Insulated AC Test Set)： 采用SF6氣體作為絕緣介質，體積更小，絕緣性能更優，適用于高電壓場合。

• 高壓交流試驗變壓器 (High Voltage AC Test Transformer)： 作為核心部件，它可以是獨立的設備，也可以是上述裝置的組成部分，用于將電源電壓升高到所需的試驗電壓。根據絕緣介質，可分為油浸式、干式和SF6氣體絕緣式。

• 超高壓交流耐壓系統 (UHV AC Test System)： 針對特高壓輸變電設備（如1000kV及以上）的試驗，通常是實驗室級別的定制化巨型設備。

交流耐壓試驗設備種類繁多，但它們共同的目標都是為電氣設備的絕緣性能提供一個嚴格的“體檢”。無論是用于工廠出廠檢驗，還是現場維護診斷，選擇合適的交流耐壓試驗設備，并嚴格按照規程操作，是確保電力系統安全穩定運行、避免絕緣事故發生的重要保障。
