你是否好奇，電工師傅手里那個“小黑匣子”為何能預判設備故障？變壓器、電機、電纜的“體檢報告”從何而來？答案就藏在直流電阻測試儀里！本文將用最接地氣的語言，揭秘它的核心使命與隱藏技能，讓你徹底明白：這個小設備，究竟在測什么！

一、直流電阻測試儀是什么？電氣設備的“聽診器”！

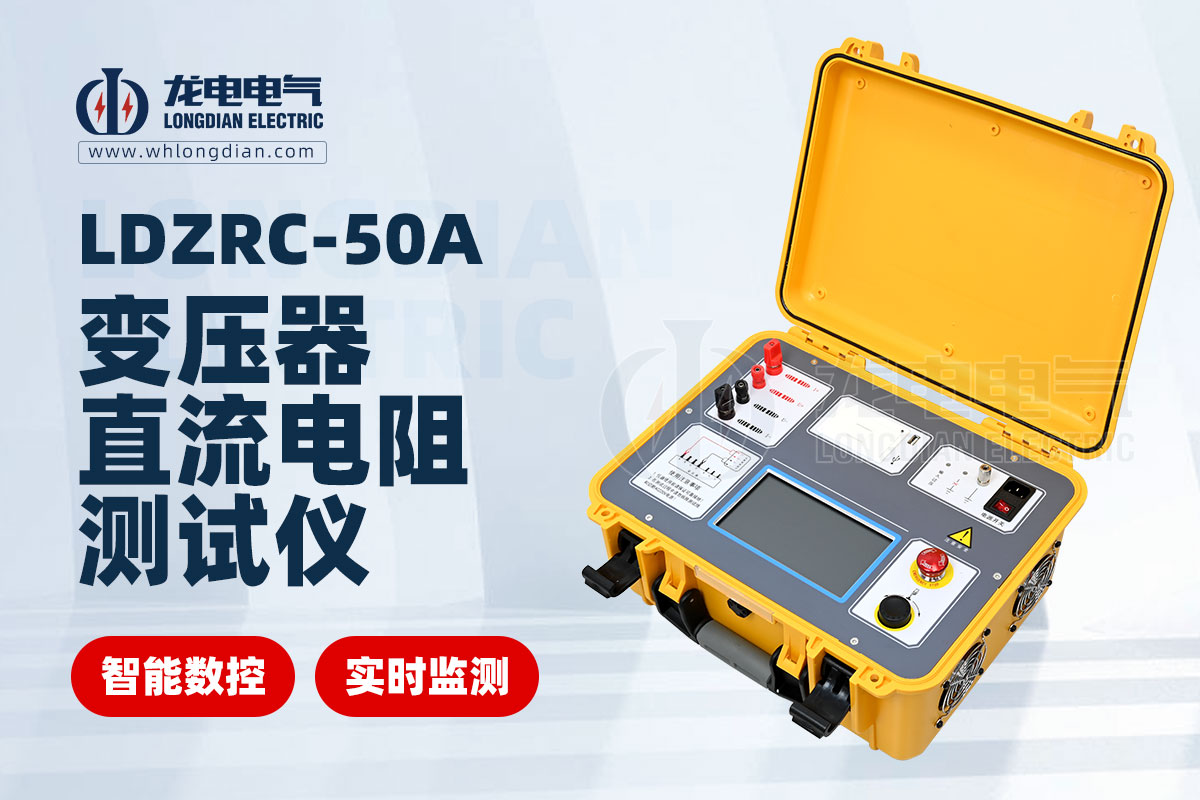

直流電阻測試儀（簡稱“直阻儀”）是一種通過直流恒流源精準測量導體電阻值的專業設備。它就像電氣界的“聽診器”，能“聽”出設備內部的隱性故障：

• 檢測原理：向被測物注入恒定直流電流，測量兩端電壓，通過歐姆定律（R=U/I）計算電阻值。

• 核心優勢：相比交流測試，直流法不受電感干擾，數據更穩定，尤其適合繞組類設備的精密測量。

一句話總結：它專治各種“電阻異?！?，是電力檢修的“故障預警機”！

二、直流電阻測試儀測什么？5大核心應用場景

1?? 變壓器繞組電阻：揪出“隱形殺手”

• 測什么：變壓器高低壓繞組的直流電阻值。

• 為什么測：
  ? 判斷繞組是否匝間短路、斷線或接觸不良。
  ? 三相電阻不平衡率超標？可能是內部接頭氧化或焊接不良！

• 案例：某變電站測得A相繞組電阻比B、C相高15%，拆解發現分接開關觸點燒蝕，避免了一場短路事故！

2?? 電機繞組電阻：讓電機“重獲新生”

• 測什么：電機定子、轉子繞組的電阻值。

• 為什么測：
  ? 診斷絕緣老化、線圈局部過熱。
  ? 對比歷史數據，預判電機壽命（電阻值逐年上升≈絕緣劣化）。

• 工程師提醒：電機堵轉后，用直阻儀快速排查是否燒毀繞組！

3?? 電纜與導線電阻：找出“偷電元兇”

• 測什么：電纜導體的直流電阻（單位長度）。

• 為什么測：
  ? 驗證電纜截面積是否符合標準（電阻過高≈線徑縮水，存在偷工減料）。
  ? 定位接頭故障：分段測量電阻突增點，精準找到氧化或松動的接頭！

• 冷知識：國標規定，1km長的35mm2銅纜電阻應≤0.524Ω，超標可能引發火災！

4?? 開關與觸點電阻：拒絕“接觸不良”

• 測什么：斷路器、隔離開關的接觸電阻。

• 為什么測：
  ? 觸點氧化或壓力不足會導致電阻升高，引發過熱甚至熔焊。
  ? 新開關驗收時，電阻值必須≤廠家標稱值（如100μΩ）。

• 實測對比：某斷路器觸點電阻從50μΩ升至200μΩ，拆解發現觸頭積碳嚴重！

5?? 接地系統電阻：守護“生命線”

• 測什么：接地極、接地網的接地電阻（需配合輔助電極）。

• 為什么測：
  ? 接地電阻過高（如＞4Ω），雷擊或漏電時無法有效泄流，危及人身安全！
  ? 定期檢測，防止接地體銹蝕或土壤干燥導致性能下降。

三、為什么必須用直流電阻測試儀？交流表不行嗎？

交流電阻表看似方便，但面對感性設備（如變壓器繞組）時，會因感抗影響產生巨大誤差！直流電阻測試儀的“殺手锏”在于：

• 消磁功能：通過大電流充磁抵消鐵芯剩磁，確保測量準確。

• 四線制測量：消除導線電阻干擾，精度高達0.1μΩ。

• 抗干擾強：適用于嘈雜的工業現場，數據穩定性遠超萬用表。

對比實驗：同一臺變壓器繞組，用交流表測得1.2Ω，直流測試儀顯示0.85Ω，后者與設計值（0.83Ω）更接近！

四、如何用好直流電阻測試儀？3個黃金法則

1?? 選對量程與電流：

• 小電阻（如開關觸點）→ 選大電流檔（10A-100A）

• 大電阻（如長電纜）→ 選小電流檔（1A以下）

2?? 接線要規范：

• 四線制接法：電流線在外，電壓線在內，避免接觸不良。

• 被測物充分放電，防止殘余電壓損壞儀器！

3?? 環境溫度補償：

• 電阻值隨溫度變化，高端儀器可自動換算至20℃標準值。

五、直流電阻測試儀選購指南

• 精度：優選±0.2%以內，實驗室級要求±0.05%。

• 輸出電流：常規選10A，大型變壓器需20A以上。

• 功能：必備四線制、數據存儲，進階選溫升測試、藍牙傳輸。

直流電阻測試儀——電氣安全的“第一道防線”

從變壓器到接地網，從電機到電纜，直流電阻測試儀用精準數據守護著電力系統的健康。下次見到它，不妨多一份敬意——它不僅是工具，更是電氣工程師的“火眼金睛”！
