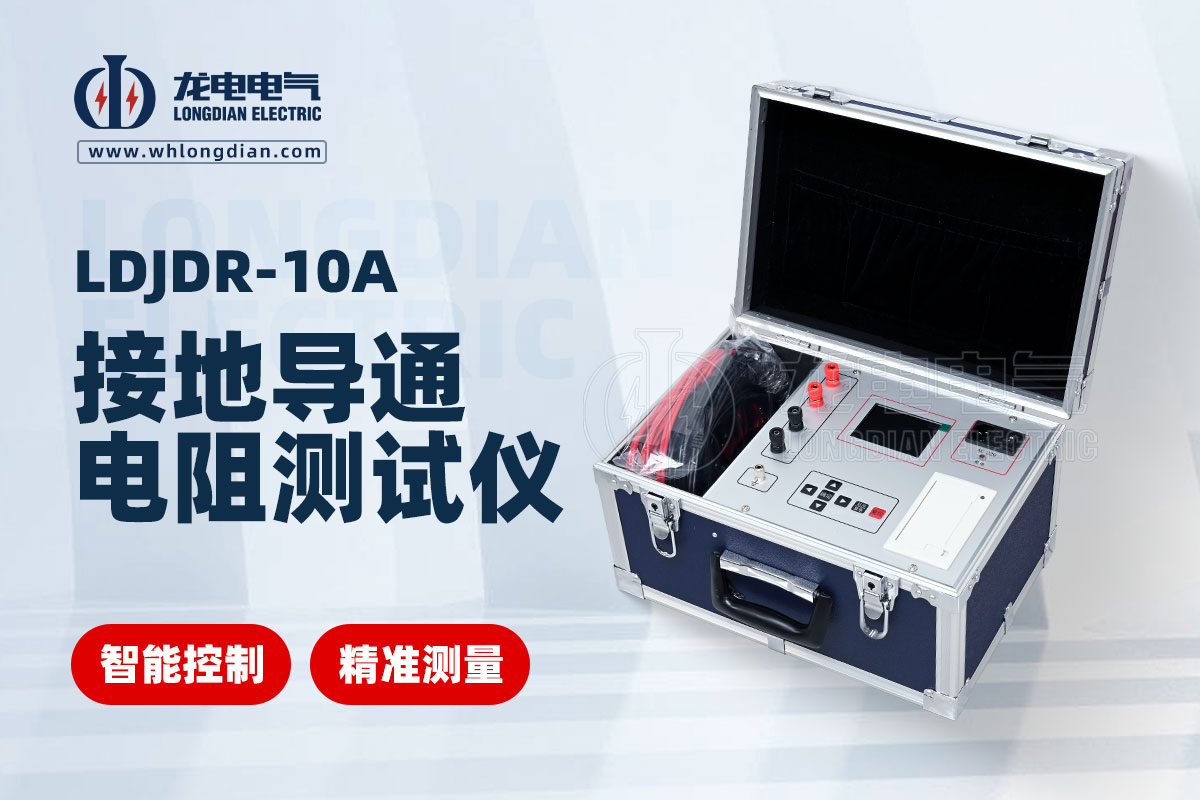

接地導通電阻測試儀：電氣安全的“體檢儀”

簡單來說，接地導通電阻測試儀是一種專門用于測量電氣設備或系統接地端子與接地網之間連接電阻值的儀器。它就像電氣系統的“體檢儀”，通過精確測量接地回路的電阻大小，判斷接地連接是否良好、可靠。

基本原理：歐姆定律的應用

接地導通電阻測試儀的工作原理基于基本的歐姆定律（V=IR）。它通常會向被測的接地回路注入一個已知的直流或交流電流（I），然后測量回路中產生的電壓降（V）。通過計算電壓降與電流的比值（R=V/I），即可得到接地導體的電阻值（R）。

接地導通電阻測試儀的主要組成部分：

一個典型的接地導通電阻測試儀通常包含以下主要部分：

電源： 提供測試所需的電流。

電流注入電路： 用于產生并控制注入到被測回路中的電流。

電壓測量電路： 用于測量接地回路中的電壓降。

微處理器和顯示單元： 用于處理測量數據并將結果顯示出來。

測試探頭和夾具： 用于連接被測的接地端子和接地網。

接地導通電阻測試儀的工作方式：

連接測試儀： 將測試儀的探頭或夾具分別連接到被測設備的接地端子和接地網的參考點。

注入測試電流： 測試儀向接地回路注入預設的測試電流。

測量電壓降： 測試儀精確測量接地回路中產生的電壓降。

計算電阻值： 根據歐姆定律（R=V/I），測試儀自動計算出接地導體的電阻值。

顯示結果： 測試結果會清晰地顯示在測試儀的屏幕上。

為什么接地導通電阻測試至關重要？

一個合格的接地系統，其接地導通電阻值應該非常低（通常在幾毫歐到幾歐姆之間，具體數值取決于相關標準）。如果接地導通電阻過大，會導致以下潛在風險：

觸電危險： 當電氣設備發生漏電時，電流無法順暢地通過接地系統導入大地，可能導致設備外殼帶電，對接觸人員造成觸電危險。

設備損壞： 故障電流在接地電阻過大的回路中會產生過多的熱量，可能導致電氣設備燒毀。

火災風險： 高阻值的接地連接可能導致電弧產生，引發火災。

影響設備正常運行： 在某些精密電子設備中，不良的接地會影響其正常工作甚至導致故障。

接地導通電阻測試儀廣泛應用于以下領域：

電力系統： 變電站、發電廠、輸電線路的接地系統檢測。

工業領域： 各種工業設備的接地安全檢測。

建筑行業： 建筑物電氣裝置的接地系統驗收和維護。

家用電器制造業： 產品出廠前的接地安全測試。

通信行業： 通信設備的接地系統檢測。

防雷工程： 防雷引下線與接地網的連接電阻測試。
