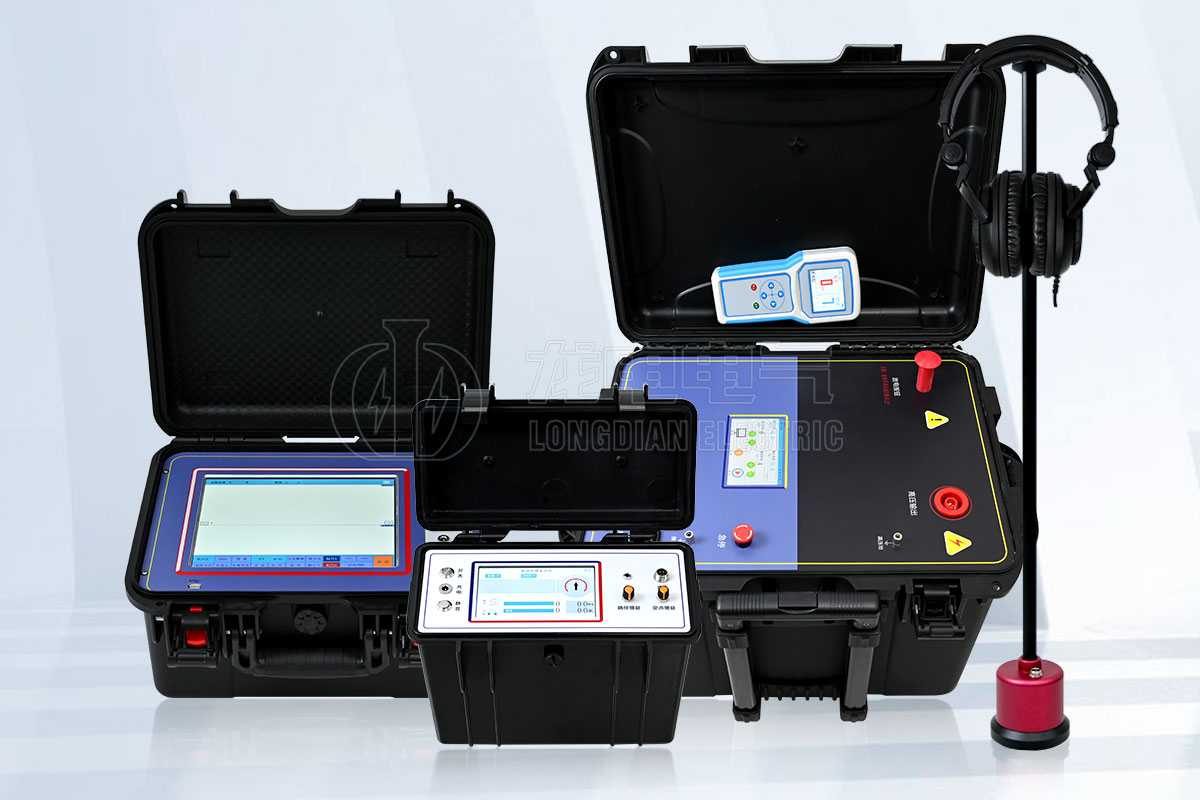

電纜故障檢測儀器的工作原理與技術應用是電力系統維護中的關鍵技術，它涉及到多種物理原理和工程技術，用于快速準確地定位和診斷電纜系統中的故障。

電纜故障檢測儀器工作原理

① 脈沖反射法：

這是最常用的一種方法。檢測儀器在電纜的一端發送一個脈沖信號，該信號沿著電纜傳播，直到遇到阻抗不匹配的點（如故障點）。

當信號遇到故障點時，會產生一個反射波，這個反射波會被儀器接收。

通過測量反射波的到達時間，可以計算出故障點距離測試點的距離，因為信號在電纜中的傳播速度是已知的。

② 電磁波傳播理論：

電纜中的電磁波傳播特性被用來分析信號的傳播和反射。

故障點的電氣特性與周圍電纜不同，導致電磁波在故障點處的反射和散射。

③ 雷達測距原理：

類似于脈沖反射法，雷達測距原理依賴于信號在電纜中的傳播和反射。

儀器發射的脈沖信號在遇到故障點時會產生反射，反射信號的旅行時間被用來計算故障點的位置。

④ 直流閃絡法：

用于檢測閃絡性故障，通過逐漸增加直流電壓至故障點發生閃絡。

閃絡發生時的電壓和電流變化可以用來確定故障點。

⑤ 沖閃法：

針對高阻故障，通過施加高能量的脈沖電壓使故障點閃絡。

通過分析閃絡產生的信號來定位故障點。

電纜故障檢測儀器技術應用

① 故障定位：

利用上述原理，電纜故障檢測儀器可以精確地定位電纜中的故障點，無論是短路、開路還是閃絡性故障。

② 故障類型識別：

通過分析反射波的波形和特性，可以識別故障的類型，例如高阻故障、低阻故障或接地故障。

③ 故障距離測量：

儀器可以直接測量并顯示故障點到測試點的距離，這對于長距離電纜的維護尤為重要。

④ 故障點精確定位：

結合電纜的實際敷設路徑，可以精確地找到故障點的物理位置，便于后續的維修工作。

⑤ 預防性維護：

通過定期使用電纜故障檢測儀器進行檢測，可以預防潛在的故障，提高電力系統的可靠性。

⑥ 提高效率：

現代電纜故障檢測儀器通常具備自動化功能，可以快速完成故障檢測，大大提高了維護工作的效率。
